Kits de ponts roulants conçus spécialement pour les fabricants de ponts roulants

Palans à chaîne ST

• Programme étendu de levage à chaîne pour la plage de capacité de charge de 125 kg à 6 300 kg

• Suspension directement au guide de chaîne en fonte solide

• Inspection et maintenance faciles de l’entraînement de chaîne grâce à l’arbre d’entraînement surmonté

• La construction extrêmement courte et compacte garantit une utilisation maximale de l’espace

• Classification ISO élevée selon les normes FEM/ISO

• Production Kanban moderne, disponible avec des délais courts

Palans à câble métallique SH

• 5 tailles de trame, 27 variantes de capacité de charge

• Conception stationnaire ou différents chariots pour les grues et les applications de systèmes

• Composants de sécurité standard de haute qualité pour une sécurité accrue au travail

• Largement sans entretien, faible usure et longue durée de vie selon les normes FEM/ISO

• Equipé de série de deux vitesses de levage et de déplacement

Contrôle/Gestion des moteurs

• Surveillance de l’état en standard

• L’opération de pouce est supprimée pour réduire le stress sur l’équipement

• Toutes les tensions de commande courantes disponibles

• Haut degré de sécurité grâce aux contacteurs surdimensionnés

• Surveillance de la température du moteur de levage et du moteur de déplacement

Pendentif de contrôle

• Unité de commande robuste avec bouton-poussoir EMERGENCY STOP et câble de commande

• Tous les éléments de commutation pour le levage, la transversale et le long voyage sont en 2 étapes

• Indice de protection IP65

• Des boutons supplémentaires, tels que l’activation du klaxon, peuvent être facilement installés

Télécommandes radio

• Boutons-poussoirs avec dragonne, en option avec retour de signal de la grue

• Matériaux composites robustes en nylon et en fibre de verre de résistance industrielle utilisés pour le logement

• Classe de protection IP66

• Autres radiotélécommandes sur demande

Variateur de fréquence

• Prolongation de la durée de vie du système grâce à une accélération et une décélération progressives

• Variation de charge réduite grâce au démarrage et au freinage en douceur, positionnement rapide et précis de la charge

Contrôles

• Contrôle distribué KSG : hissage et déplacement croisé sur le crabe, long voyage sur le pont de grue

• Contrôle complet KSK: tous les appareils électriques dans une boîte à panneau, pour une utilisation universelle

• 2 vitesses

• Classe de protection IP55

• Plage de température –20 °C à +40 °C

Bloc de roue

• Six tailles pour des charges de roue jusqu’à 30 000 kg

• Trois configurations standard pour la connexion aux structures sur site

• Entraînement direct nécessitant peu d’entretien avec deux vitesses de déplacement

• Roulement sans entretien

Trajets en voiture

• Entraînement de déplacement de grue nécessitant peu d’entretien

• Deux vitesses standard dans un rapport de 1:4 ou avec contrôle de fréquence infiniment variable dans un rapport de 1:10

• Frein à disque intégré

Alimentation par câble

• Livraison complète avec rail C galvanisé, matériel de montage, bras en porte-à-faux pour le serrage, chariot à câbles, câbles et boîte à bornes

Barre omnibus en plastique

• Livraison complète en sections droites, y compris le matériel de montage et de connexion, chariot collecteur de courant

Chaîne porte-câbles

• Alimentation des câbles de commande le long du pont de grue

• Tous les câbles allant du boîtier de commutation au palan sont intégrés dans une chaîne en plastique

• Utilisation plus efficace de l’espace sous la grue en évitant la traînée des câbles

Chariots d’extrémité pour ponts roulants

• 9 diamètres de roues différents de 90 mm à 500 mm

• Travées jusqu’à 40 m

• Charges de travail sûres de 125 kg à 250 000 kg

Chariots d’extrémité pour grues suspendues

• 4 diamètres de roues différents de 80 mm à 200 mm

• Portées jusqu’à 28 m

• Charges de travail sûres de 125 kg à 250 000 kg

Affichage de la charge

• Alimentation des câbles de commande le long du pont de grue

• Tous les câbles qui vont du boîtier de commande au palan sont intégrés dans une chaîne en plastique

• Utilisation plus efficace de l’espace sous la grue en évitant le remorquage de câbles

Intelli-Connect™

• Les temps d’arrêt dus à une maintenance non planifiée ou à des défaillances du système sont coûteux. Les diagnostics et analyses Intelli-Connect permettent une maintenance préventive et contribuent à minimiser les temps d’arrêt. Intelli-Connect permet la programmation, la maintenance, la surveillance et le dépannage rapides et faciles des ponts roulants et des palans équipés de convertisseurs de fréquence Magnetek.

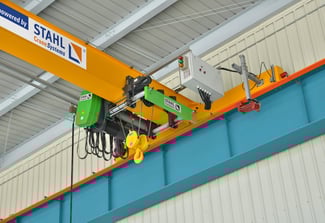

Le pont roulant terminé est installé dans les locaux du client final à l’aide d’une grue mobile.

Le kit de pont est assemblé, connecté, approuvé par DEKRA et peut ainsi être mis en service en quelques heures.

Des instructions de montage détaillées sont fournies avec chaque kit pour garantir un montage simple et rapide.
