Rénovation complète d'un système de tableaux muraux avec des colonnes de levage télescopiques PHOENIX de Columbus McKinnon Engineered Products
Fabrication | Construction | Actionneurs | Inspection & Maintenance | Power & Motion Technology | par Petra Lugner | 02 sept. 2021
À l’occasion d’une modernisation, l’amphithéâtre Heinz-Schönfeld de l’Université technologique de Dresde a été équipé d’un nouveau système de réglage des tableaux. En remplacement du système de treuils datant des années 1960, une solution a été réalisée par Columbus McKinnon Engineered Products avec des colonnes de levage télescopiques PHOENIX PH36 de marque Pfaff-silberblau. Avec le nouveau système, les cinq tableaux peuvent désormais être levés et abaissés automatiquement de 1 300 mm à une vitesse de 2 m/min sur simple pression d'un bouton. La manipulation est très simple pour l'utilisateur : chaque tableau de l’amphithéâtre est actionné par une commande électrique individuelle. Le système de Columbus McKinnon Engineered Products fonctionne en silence, ce qui est un grand avantage pour les événements et les cours magistraux. Grâce à ses guides coulissants à faible jeu, il garantit une stabilité absolue même lorsque les panneaux complètement déployés.
Une modernisation bien méritée
Avec ses 481 places, l'amphithéâtre Heinz-Schönfeld est l'un des plus grands de l’Université technique de Dresde. Il fait partie des bâtiments exceptionnels construits à Dresde au début des années 1960 et il est classé monument historique. En plus du style typique de l'époque, l’amphithéâtre se distingue par son excellente acoustique, qui lui a valu dès le départ une réputation nationale auprès des professionnels. Cependant, l’amphithéâtre avait fait son temps et avait besoin d’une rénovation complète, de même que son équipement technique, qui était obsolète et usé. Le grand chantier de rénovation s’est également attaqué au système de tableaux muraux. Toute la technologie d'entraînement, y compris les câbles et les rouleaux, était très usée. L'objectif était de remplacer l'ancien système de tableaux par une meilleure solution technique.
Industrieservice Hanitzsch, un partenaire-revendeur de Columbus McKinnon Engineered Products, a réfléchi intensivement aux moyens de moderniser l'ancienne technologie et aux alternatives possibles au système de treuils. Ainsi, la société a proposé que les tableaux soient levés et abaissés à l'aide de colonnes de levage télescopiques PHOENIX Pfaff-silberblau. Les exigences étaient nombreuses : les tableaux ne devaient recevoir qu’une peinture spéciale et n’avoir aucun cadre métallique, car l’amphithéâtre accueille occasionnellement des tests haute tension qui pourraient être une source de danger. De plus, les guides latéraux existants des tableaux muraux devaient être réutilisés. Autre défi : les écarts de hauteur dans le sous-sol où sont situées les colonnes de levage télescopiques. Il a fallu les combler lors du montage.
Industrieservice Hanitzsch a été fondé en 1997 et fêtera son 25e anniversaire l'année prochaine. Revendeur Pfaff-silberblau depuis de nombreuses années, l'entreprise offre une gamme variée de services dans les techniques de levage et d'entreposage, ainsi que dans les technologies de transport et les portiques. Son activité principale inclut non seulement la vente de produits premium, mais aussi la location, l'entretien et la formation. Grâce à sa vaste expérience des produits Pfaff-silberblau, Industrieservice Hanitzsch a pu mettre en œuvre la nouvelle solution avec les colonnes télescopiques PHOENIX PH36 rapidement et sans aucun problème.
Les rails de guidage latéraux restent utilisables
Les colonnes de levage télescopiques à quatre niveaux facilitent l'intégration grâce à leurs dimensions d'installation compactes et à une longueur de base de 793 mm. Les tableaux individuels sont situés dans un cadre en profilés en aluminium qui est relié aux colonnes de levage par le bord inférieur. Ce cadre a dû être conçu spécialement pour que les panneaux puissent se déplacer sans problème sur les rails de guidage latéraux. Les colonnes de levage ont été ancrées dans le sous-sol ou montées sur des châssis pour compenser les écarts de hauteur.
En raison de leur boîtier extérieur fermé, également fait de tubes profilés en aluminium robustes, les colonnes de levage télescopiques PHOENIX sont insensibles à la saleté et nécessitent donc peu d'entretien. Elles sont utilisées non seulement dans les applications industrielles, mais aussi pour la scénographie en raison de leur design attrayant.
Plus d'informations dans la vidéo du produit
Les colonnes de levage PHOENIX Pfaff-silberblau de Columbus McKinnon Engineered Products déplacent facilement des forces jusqu'à 25 kN. Pour en savoir plus, consultez la vidéo du produit ici
Images et légendes

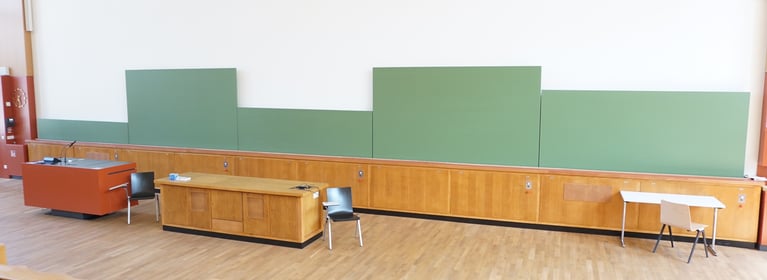

À l’occasion d’une modernisation, l’amphithéâtre Heinz-Schönfeld de l’Université technologique de Dresde a été équipé d’un nouveau système de réglage des tableaux basé sur des colonnes de levage télescopiques PHOENIX de marque Pfaff-silberblau.
Au cours de la rénovation complète du système de tableaux muraux, des colonnes de levage télescopiques PHOENIX ont été montées sur des châssis au sous-sol pour compenser les écarts de hauteur.
